Demontaža gonilnega ležaja

23. oktober 2012

Šarjenje po pogonskem mehanizmu se mi je vedno zdelo nekaj posvečenega, skoraj kot operacija srca. Zato sem to opravilo raje pohlevno prepuščal serviserjem. Saj ne, da bi mi delovali kot kardiovaskularni kirurgi, le posledic neuspelega posega sem se bal. Ko sva z Jernejem na policijski dražbi kupila starega Scotta in ga želela prebarvati, sva bila postavljena pred dejstvo.

Različni tipi pogonskih osi

Obstaja cela vrsta različnih tipov pogonskih osi, omenimo le najbolj pogoste.

  • Notranji ležaj

- Pogonska os s kvadratnim konusom Shimano (square taper)

- Shimano »octalink«

- Isis

  • Zunanji ležaj

- Shimano Hollowtech

Demontaža "square taper" gonilnega ležaja

Potrebno orodje:

• izvijač

• cevasti ključ 14mm

• viličasti ključ 15mm in 24mm

snemalec gonilke

ključ za os pogona

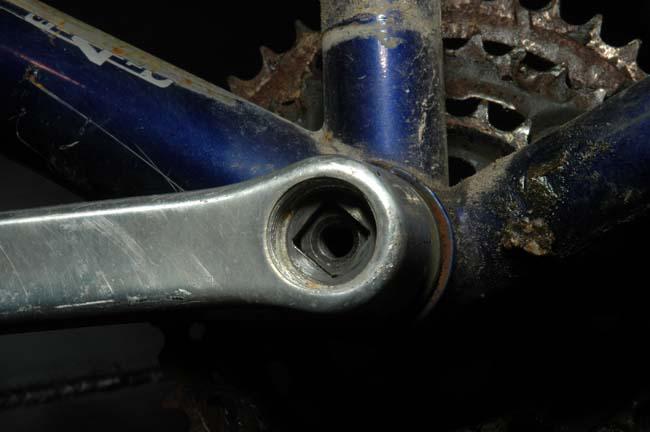

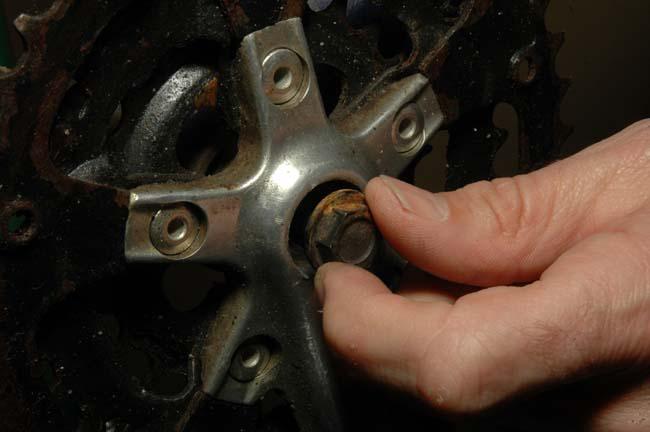

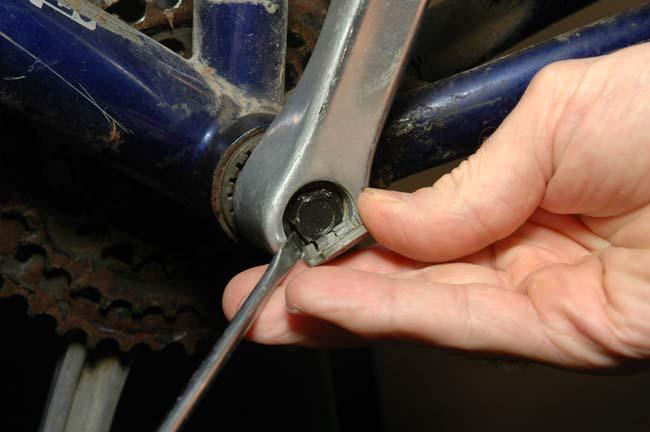

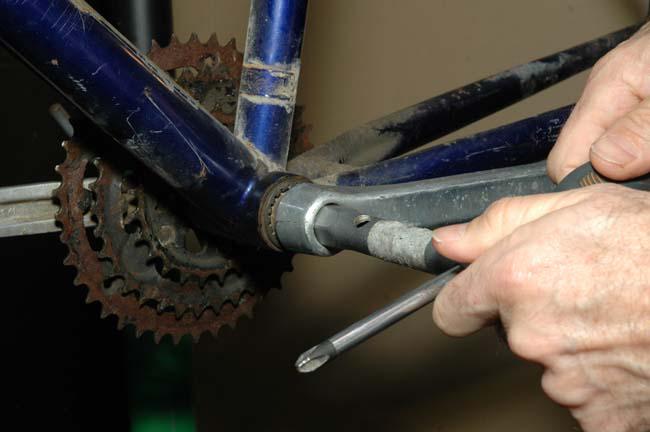

Najprej z izvijačem odstranimo plastičen pokrovček, ki pokriva odprtino na gonilki, na mestu kjer je pritrjena na pogonsko os. S cevastim ključem odvijemo vijak, s katerim je gonilka pričvrščena na os. To opravilo zna biti kar nerodno, saj je verjetnost, da vijaka s prosto roko ne bomo mogli odviti velika. V ta namen ročico ključa enostavno podaljšamo s kosom vodovodne cevi. Na strani brez verižnika odvijamo v smeri proti sprednjemu, na nasprotni strani, tisti z zobniki pa v smeri proti zadnjemu kolesu.

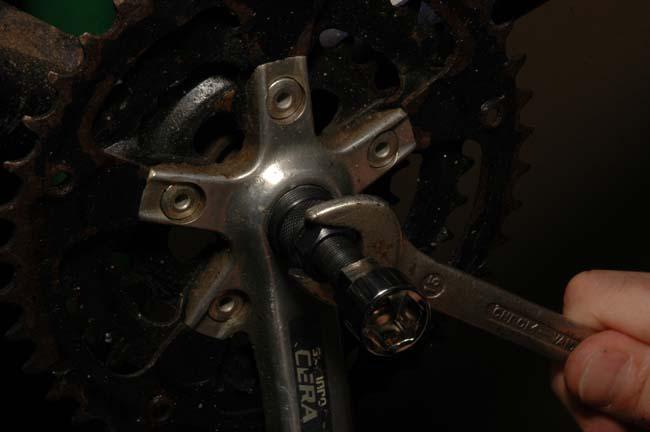

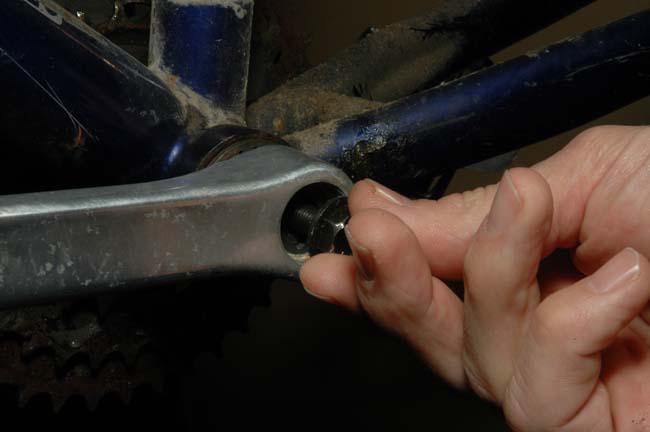

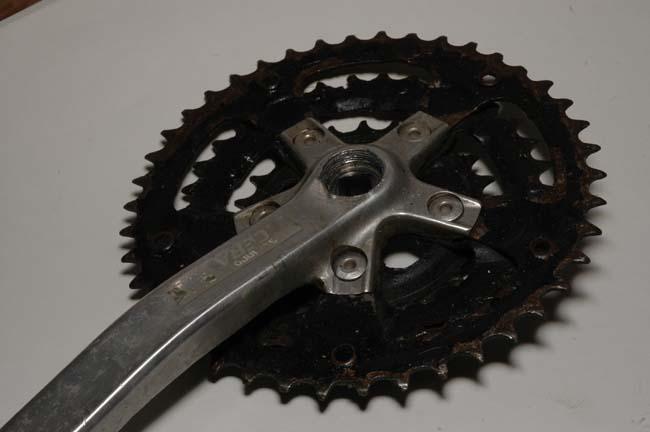

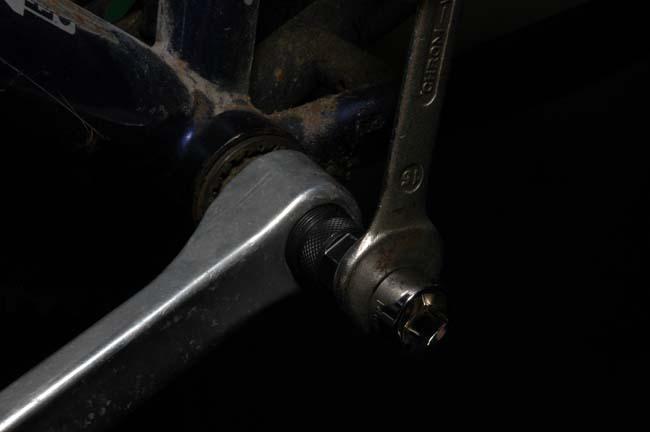

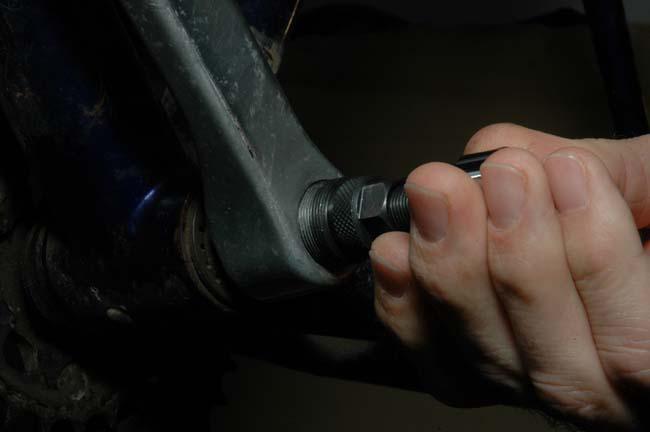

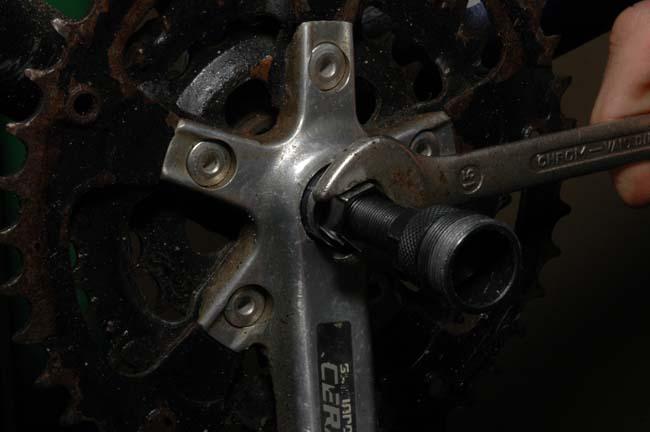

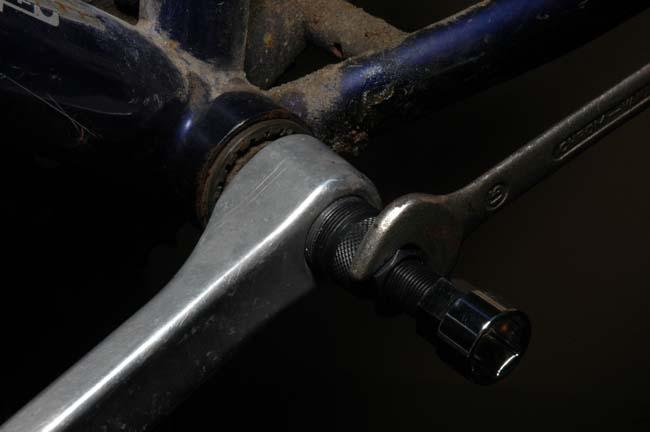

Zdaj uporabimo snemalec gonilke, ki ga sprva le s silo roke privijemo v navoj gonilke. Pri tem delu moramo biti res izjemno pazljivi, saj so gonilke iz mehkejšega materiala in lahko navoj s prekomerno uporabo sile hitro uničimo. Ko je snemalec dobro »sedel« v navoj gonilke, ga pritrdimo z viličastim ključem 15mm. Ko je snemalec dobro privit, začnemo zategovati drugo matico, ki potiska vreteno v smeri proti osi in s tem »odriva« gonilko iz osi. Elegantno, ni kaj. In to brez kladiva. Enako storimo tudi na drugi strani.

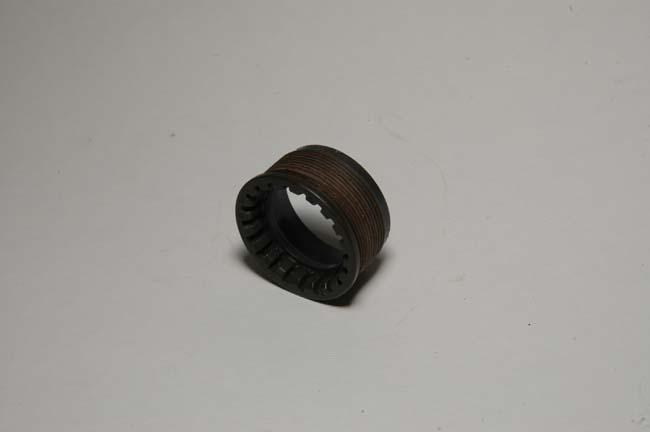

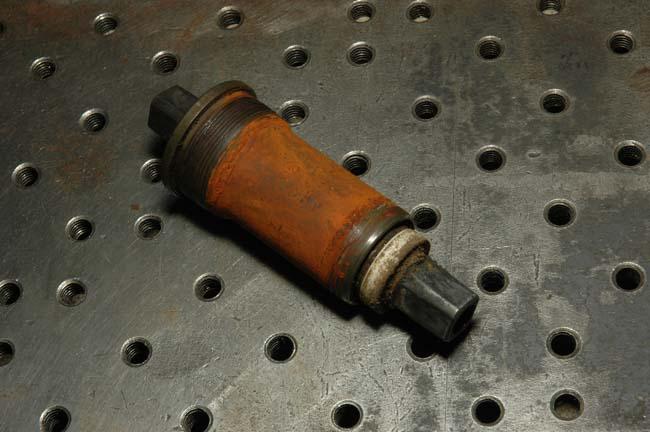

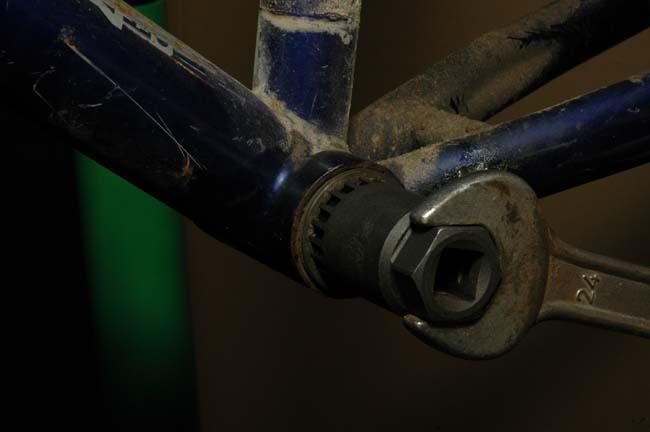

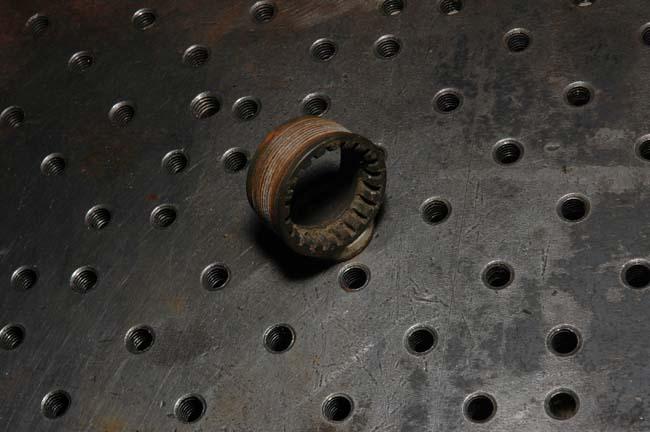

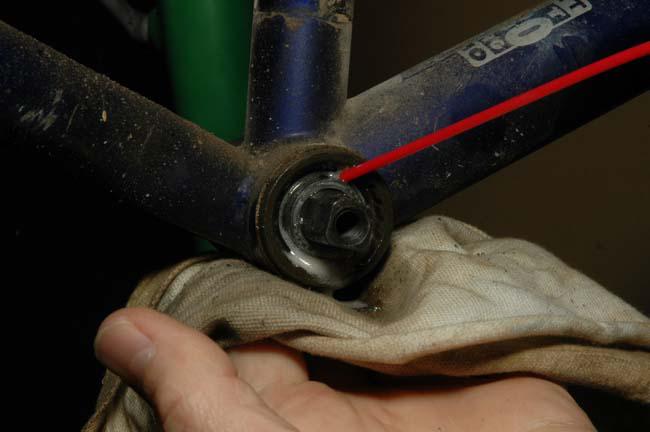

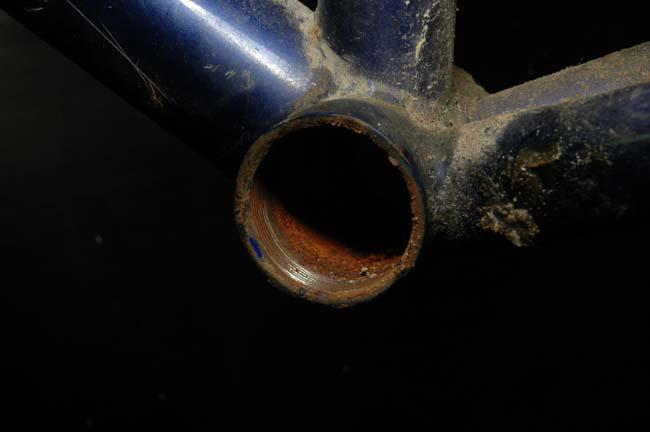

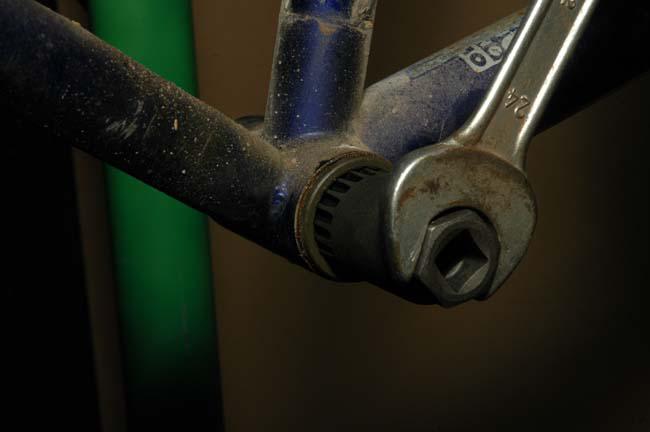

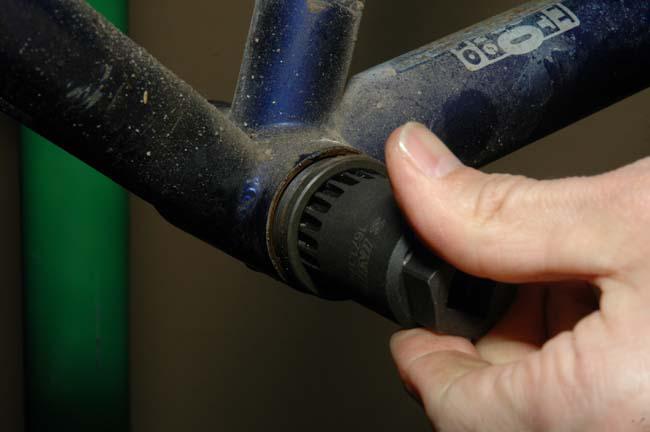

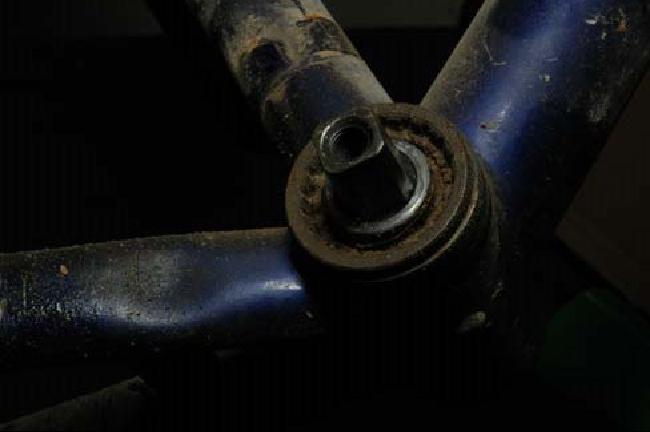

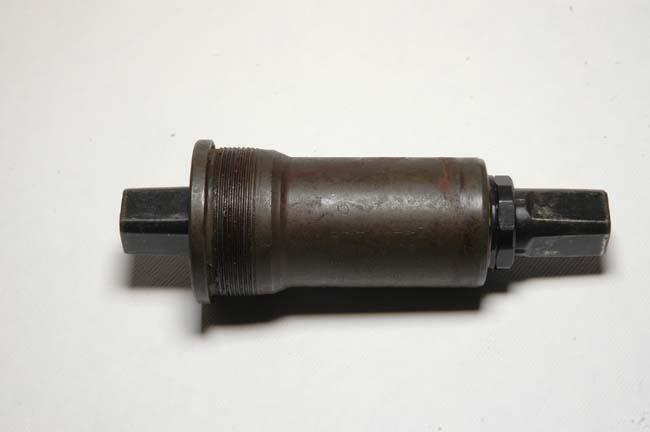

Sedaj je potrebno odviti »kartušo« z ležajem, ki je pritrjena v cev okvirja. To storimo s ključem za os pogona, ta ima 20 »zobcev«, ki primejo v enako število utorov v kartuši. Na strani brez verižnika odvijemo le plastičen obroč. Smer vrtenja pri demontaži je v nasprotni smeri vrtenja urinih kazalcev oz. proti krmilu. Pomagamo si z viličastim ključem 24mm. Na strani z verižnikom je smer odvijanja enaka smeri vrtenja urinih kazalcev, proti krmilu torej. Ko odvijemo navoj do konca, lahko izvlečemo kartušo.
